配置需求及实现的效果

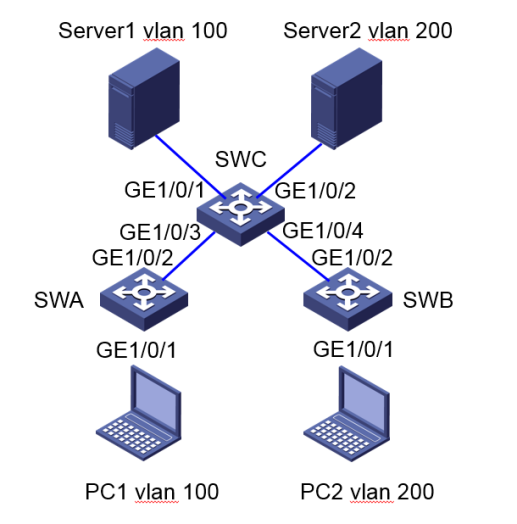

SWA和SWB的GE1/0/1分别连接两个会议室，PC1和PC2是会议用笔记本电脑，在两个会议室间移动使用。PC1和PC2分别属于两个部门，两个部门间使用VLAN 100和VLAN 200进行隔离。现要求这两台笔记本电脑无论在哪个会议室使用，均只能访问自己部门的服务器，即Server1和Server2。PC1和PC2的MAC地址分别9c7b-ef9a-443d和9c7b-ef9a-4431。实现不同VLAN之间的终端可以互访并且可以访问互联网。
配置步骤
一． 配置SwitchA
#在SWA上创建vlan 100和vlan200。
<SWA> system-view //进入系统视图
[SWA] vlan 100 //创建vlan100
[SWA-vlan100] quit //退出当前视图
[SWA] vlan 200 //创建vlan200
[SWA-vlan200] quit //退出当前视图
#将PC1的mac地址与vlan 100关联，PC2的mac地址与vlan 200关联。
[SWA] mac-vlan mac-address 9c7b-ef9a-443d vlan 100 //配置MAC地址9c7b-ef9a-443d与vlan100关联
[SWA] mac-vlan mac-address 9c7b-ef9a-4431 vlan 200 //配置MAC地址9c7b-ef9a-4431与vlan200关联
#将GE1/0/1的端口类型配置为hybrid，并使其在发送vlan 100和vlan 200的报文时去掉vlan tag；开启GE1/0/1端口的mac vlan功能。
[SWA] interface gigabitethernet 1/0/1 //进入g1/0/1接口
[SWA-GigabitEthernet1/0/1] port link-type hybrid //接口类型为hybrid
[SWA-GigabitEthernet1/0/1] port hybrid vlan 100 200 untagged //允许vlan100和vlan200通过并去掉vlan tag
[SWA-GigabitEthernet1/0/1] mac-vlan enable //开启mac vlan功能
[SWA-GigabitEthernet1/0/1] quit //退出当前视图
#配置SWA的上联口GE1/0/2为trunk口，允许vlan 100和vlan 200通过。
[SWA] interface gigabitethernet 1/0/2 //进入g1/0/2接口
[SWA-GigabitEthernet1/0/2] port link-type trunk //接口类型为trunk
[SWA-GigabitEthernet1/0/2] port trunk permit vlan 100 200 //允许vlan100和vlan200通过
[SWA-GigabitEthernet1/0/2] quit //退出当前视图
二． 配置SwitchB（配置同SwitchA，不再赘述）
三． 配置SwitchC
#在SWC上创建vlan 100和vlan200，并将GE1/0/1口加入vlan100，GE1/0/2口加入vlan200。
<SWC> system-view //进入系统视图
[SWC] vlan 100 //创建vlan100
[SWC-vlan100] port gigabitethernet 1/0/1 //将g1/0/1口加入vlan100
[SWC-vlan100] quit //退出当前视图
[SWC] vlan 200 //创建vlan200
[SWC-vlan200] port gigabitethernet 1/0/2 //将g1/0/2口加入vlan200
[SWC-vlan200] quit //退出当前视图
#配置SWC的下联口GE1/0/3和GE1/0/4均为trunk口，允许vlan 100和vlan 200通过。
[SWC] interface gigabitethernet 1/0/3 //进入g1/0/3接口
[SWC-GigabitEthernet1/0/3] port link-type trunk //接口类型为trunk
[SWC-GigabitEthernet1/0/3] port trunk permit vlan 100 200 //允许vlan100和vlan200通过
[SWC-GigabitEthernet1/0/3] quit //退出当前视图
[SWC] interface gigabitethernet 1/0/4 //进入g1/0/4接口
[SWC-GigabitEthernet1/0/4] port link-type trunk //接口类型为trunk
[SWC-GigabitEthernet1/0/4] port trunk permit vlan 100 200 //允许vlan100和vlan200通过
[SWC-GigabitEthernet1/0/4] quit //退出当前视图
验证配置
#在SWA和SWB上显示所有mac vlan表项，可以查看到PC1和vlan 100、PC2和vlan 200的静态mac vlan表项已经生成。
[SWA] display mac-vlan all
The following MAC VLAN addresses exist:
S:Static D:Dynamic
MAC address Mask VLAN ID Dot1q State
9c7b-ef9a-443d ffff-ffff-ffff 100 0 S
9c7b-ef9a-4431 ffff-ffff-ffff 200 0 S
[SWB] display mac-vlan all
The following MAC VLAN addresses exist:
S:Static D:Dynamic
MAC address Mask VLAN ID Dot1q State
9c7b-ef9a-443d ffff-ffff-ffff 100 0 S
9c7b-ef9a-4431 ffff-ffff-ffff 200 0 S
